DZL系列生物质承压热水锅炉

2026-09-26 01:21:10生物质锅炉 9

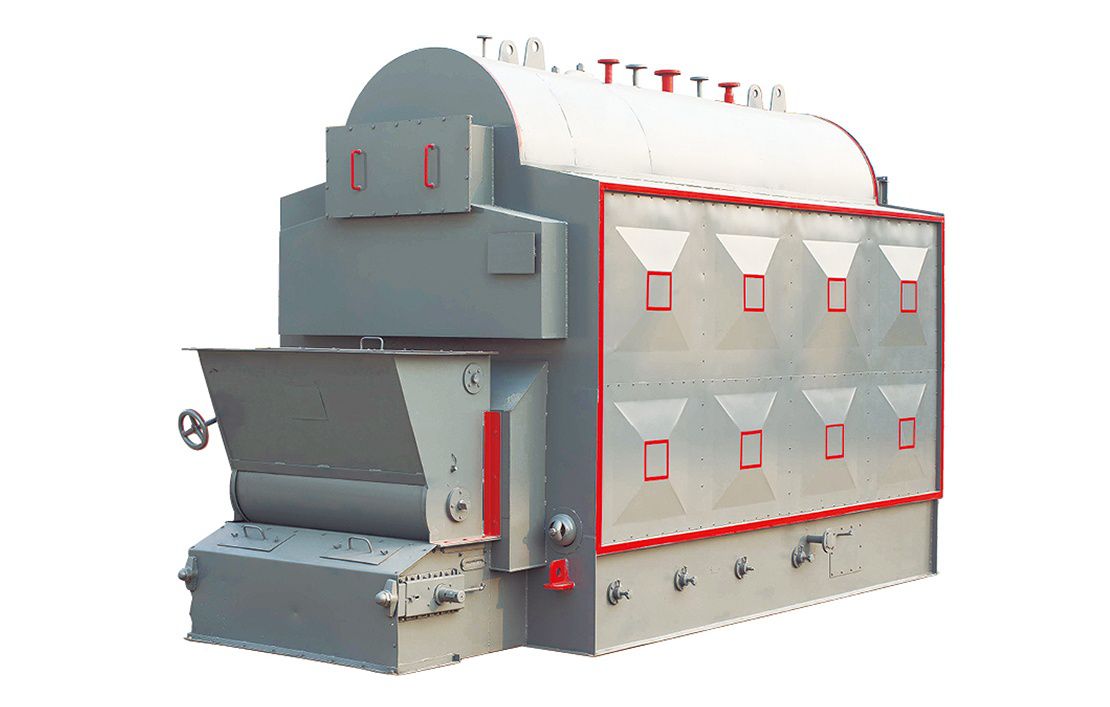

新型DZL（H）系列热水锅炉为单锅筒纵置式水火管锅壳式锅炉，燃烧设备为链条（活动）炉排。炉膛左右两侧水冷壁为辐射受热面，炉膛两翼为对流受热面，锅筒内布置螺纹烟管对流受热面，炉墙采用耐热混凝土整体浇注捣制成型新工艺，锅炉主机外侧为立体形护板外壳。锅炉本体在总体结构上采用上置锅筒，水冷壁管和集箱左右对称布置的形式。锅筒由筒体和前后管板组焊而成。该锅炉炉膛内布置有挡火墙，燃烧效率高。该系列锅炉采用*新科研成果，如：集箱回水引射、拱型管板、螺纹烟管等，解决了锅壳式锅炉的管板裂纹，水冷壁爆管、热效率低、出力不足等问题。

结构特点：
1、采用拱型管板与螺纹烟管组成锅筒，使锅筒由准钢性体变为准弹性体结构，取消了管板区的拉撑件，减少了应力。管板内烟管由两回程改为单回程，解决了管板裂纹的难题。
2、锅筒下部由于布置了升管排，消除了锅筒底部的死水区，使泥渣不易沉积，锅筒高温区能得到良好的冷却，预防了锅筒下部鼓包。
3、采用*效传热螺纹烟管，获得了强化传热效果，达到锅炉升温、升压快的特点，提高了锅炉的热效率。
4、结构紧凑，与同类型锅炉比较，外形尺寸小，节省锅炉房基建投资。
5、运行稳定、调整方便、出力足。
6、采用集箱回水引射装置，提高上升管水速，从而预防停电时自然循环，预防水冷壁爆管、无需停电保护措施。
7、采用螺纹烟管强化传热，提高了传热系数和热效率，由于烟气在管内有扰动作用。烟管内不易积灰，起到自清扫的作用。
8、炉膛内的八字墙、出口烟窗部分均有降尘作用。使锅炉的原始排尘浓度控制在标准以下，了锅炉烟尘排放达到国家环保规定的指标。
